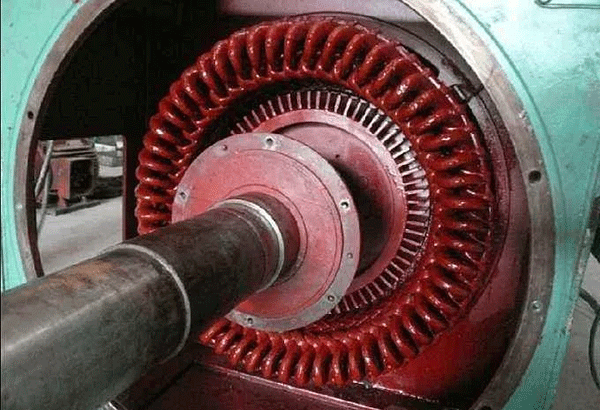

為什么定子線圈表面涂滿了紅漆，和機殼上的漆似乎一樣的。定子線圈表面涂的紅漆一種是非常特殊的絕緣漆，機殼上涂的為防銹漆，看上去顏色相近，作用卻截然不同。

實際折射出電機上所使用各類漆功用的復雜性。西瑪電機技術人員且先拋開殼體防銹漆及外表面涂覆的各種漆，專門探討有關電機電氣安全的各類絕緣漆。

絕緣材料和電介質

絕緣材料是一種電介質，其基本特征是以感應而不是以傳導的方式來傳遞電的作用和影響。理想電介質中沒有自由電荷，處在電場中發生極化，使介質中的總電場變小。實際意義上的一種電介質——電絕緣材料定義為電導率很小的用于隔離不同電位的導電部分的材料，它包括絕緣漆、浸漬纖維、層壓板、云母制品和壓塑料等類型。

電機絕緣用絕緣漆

電機絕緣一直是電機生產中的重要環節。從繞制線圈開始，直到裝配出成品都牽涉到絕緣問題。絕緣結構選用得當，一般較少出故障；若絕緣系統設計不合理或絕緣處理過程中由于絕緣漆選用不當或絕緣漆質量不穩定，或沒有按絕緣處理工藝嚴格操作，一般來講出現的問題就較多。

剖析電機絕緣系統不難發現，這里的絕緣漆乃為通常意義上的浸漬漆，除此而外，電機用絕緣漆還包括漆包線漆、覆蓋漆、硅鋼片漆和防電暈漆。

各類絕緣漆特性和應用

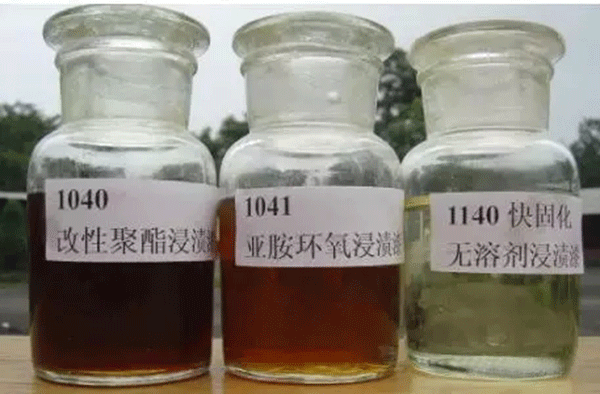

浸漬漆

浸漬漆分有溶劑漆和無溶劑漆兩大類，主要用于浸漬電機、電器的線圈，以填充其間隙和微孔，且固化后能在被浸漬物的表面形成連續平整的漆膜，并使之粘結成一個堅硬的整體。

對浸漬漆的基本要求為：

● 粘度低，流動性好，固體含量高，便于滲透和填充被浸漬物。

● 固化快，干燥性能好，粘結力強，有熱彈性，固化后能經受電機轉動時的離心力。

● 具有優異的電氣性能和化學穩定性，耐潮、耐熱、耐油。

● 對導體和其他材料具有良好的相容性。

漆包線漆

漆包線漆主要用于漆包線芯的涂覆絕緣。由于導線在繞制線圈、嵌線等過程中，將經受熱、化學和多種機械力的作用，因此要求漆包線漆具有良好的涂覆性，漆膜附著力強，表面光滑柔軟有韌性，有一定的耐磨性和彈性，電氣性能好，耐熱，耐溶性，對導體無腐蝕等特性。

常用的漆包線漆類型及用途。

● 縮醛漆主要成分為聚乙烯醇縮甲醛，用于含油變壓器用漆包線的生產。

● 聚氨酯漆主要成分是聚氨基甲脂，廣泛用于電子變壓器、電子線圈、繼電器、微電機、高頻電器儀表以及其他電子要求繞組用漆包線的生產。

● 可焊性聚酯亞胺漆具有聚酯亞胺漆的一般性能，475°可以直接焊接。

● 聚酯亞胺漆應用最廣的一類漆包線用漆，熱性能優異，通常高于180級，可以單涂，也可以做底漆與聚酰胺酰亞胺或尼龍漆復合生產復合線。大量用于冰箱和空調壓縮機、防爆電機、電動工具、鎮流器、干式變壓器等絕緣等級較高的場合。

● 聚酯漆主要成分為聚酯，綜合性能好，用于洗衣機電機、微電機、儀表和電信設備、電動工具和普通電機用漆包線生產。耐熱聚酯用塞克改性，也大量做底漆與聚酰胺酰亞胺復合用于耐冷媒漆包線生產。

● 聚酰胺酰亞胺應用最廣的高耐熱等級（220級）漆包線漆，大多用于做面漆生產復合線，用于提高漆包線的綜合性能。大量用于密封電機、耐冷媒漆包線生產。部分產品也可以單涂。為改善漆包線性能，還可以做成自潤滑型和填充劑。在重型電機和汽車工業有很大應用。

● 聚酯亞胺漆熱級240，性能優越，其漆包線耐輻射。

● 尼龍漆利用其潤滑性，一般用于漆包線表層。對其他性能也有改善。

● 自粘漆很據使用成分的不同，主要有聚酰胺、環氧（酚氧）和芳香聚酰胺等不同類型的自粘漆。一般做漆包線面漆。用于偏轉線圈、換位導線、音圈及異性線圈的粘合成型。

覆蓋漆

覆蓋漆用于涂覆經浸漬處理的線圈和絕緣零部件，在其表面形成厚度均勻的絕緣保護層，以防止設備絕緣受機械損傷以及大氣、化學藥品的侵蝕，提高表面絕緣強度。因此，要求覆蓋漆具有干燥快、附著力強、漆膜堅硬、機械強度高、耐潮、耐油、耐腐蝕等特性。

覆蓋漆按樹脂類型分為醇酸漆、環氧漆和有機硅漆。環氧漆比醇酸漆具有更好的耐潮性、耐霉性、、內干性和附著力，漆膜硬度高，廣泛用于潮熱地區電機電器設備部件的表面涂覆。有機硅漆耐熱性高，可作為H級電機電器的覆蓋漆。

覆蓋漆按填料又可以分為兩種：不含填料和顏料的清漆和含填料和顏料的磁漆。同一樹脂制成的磁漆比清漆漆膜硬度大，導熱、耐熱和耐電弧性能好，但其他電氣性能稍差，多用于線圈和金屬表面涂覆，而清漆則多用于絕緣零部件表面的電器內表面涂覆。

覆蓋漆按干燥方式有晾干和烘干兩種，同一樹脂的晾干漆較烘干漆性能差，貯存不穩定，僅適用于大型設備和不宜烘培的部件涂覆。

使用覆蓋漆時應嚴格控制漆的粘度和均勻性、通風、烘培溫度以及環境的清潔度，以保證漆膜的干燥和質量。磁漆在調和使用前必須充分攪拌，以消除沉淀塊、粘度不均或變色等現象。

硅鋼片漆

硅鋼片漆用于涂覆硅鋼片，以降低鐵心的渦流損耗，增強耐腐蝕能力。硅鋼片漆涂覆后需經高溫短時烘干。其特點是圖層薄、附著力強、堅硬、光滑、厚度均勻、耐油、耐潮、電氣性能良好。

防電暈漆

電暈放電是在極不均勻電場中，場強突處（如電極尖銳處）局部空間空氣電離而產生藍色暈光的一種放電現象。

防電暈漆一般由絕緣清漆和非金屬導體（炭黑、石墨等）粉末混合而成，主要用于高壓線圈作防電暈漆，如用于大型高壓電機中電壓較高的線圈端部。

工業上要求防電暈漆表面電阻率穩定、附著力強、耐磨性好、干燥速度快、耐貯存、防電暈漆可以單獨涂在線圈表面，也可涂在石棉帶、玻璃帶上，在包扎在線圈外層，或涂在玻璃布上與主絕緣一次成型。
